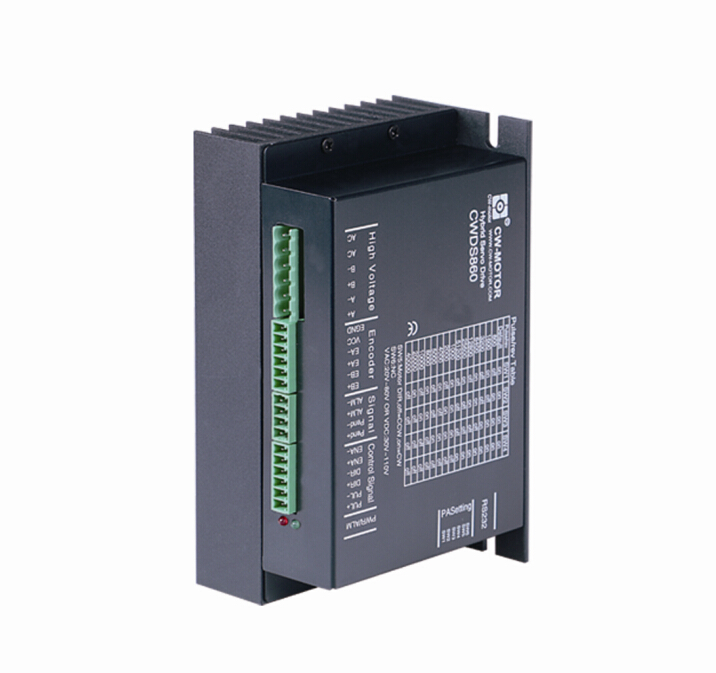

CWDS860

二相闭环驱动器

CWDS系列是创伟公司基于十多年步进与伺服研发经验，开发成功的创新型混合伺服驱动产品。采用最新专用电机控制DSP芯片和矢量闭环控制技术，彻底克服开环步进电机丢步的问题，同时明显提升电机高速性能、降低电

产品简介
应用领域
系列特征
命名规则

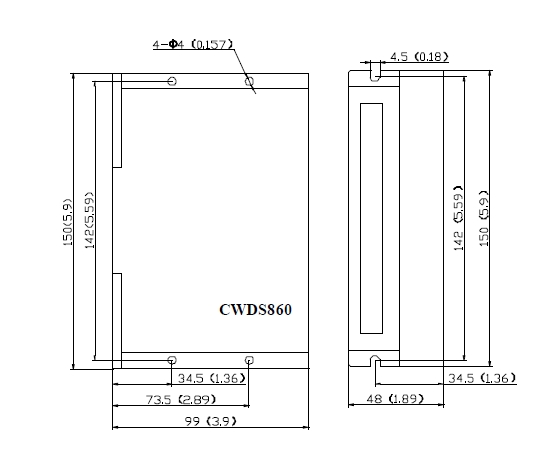

外形图及尺寸说明
性能参数
资料下载

CWDS系列是创伟公司基于十多年步进与伺服研发经验，开发成功的创新型混合伺服驱动产品。采用最新专用电机控制DSP芯片和矢量闭环控制技术，彻底克服开环步进电机丢步的问题，同时明显提升电机高速性能、降低电机发热和减小电机振动，提升机器加工速度和精度，降低机器能耗。在电机连续过载时，驱动器会及时输出报警信号，具有与交流伺服系统同样的可靠性。CWDS系列适配电机安装尺寸完全兼容42/57/60/86/110系列步进电机，方便传统步进驱动方案升级，成本仅相当于交流伺服系统的一半。

适合激光加工设备、

雕刻设备、

医疗设备、

测量设备、

电子加工设备、

纺织服装设备等，

特别适用于短距离、短时间的和快速启停零速稳停应用场合。

工作电压范围涵盖20VDC~70VDC，20VAC~220VAC；

支持脉冲/方向或双脉冲控制模式，可接收差分和单端式信号指令；

光耦隔离信号输入，抗干扰能力强；

闭环控制防止失步；运行速度和运行力矩更大；

响应速度更快；大幅降低温升，提高运行效率；

停止时无振动；高平顺性能，超低噪音；

无需增益调整；低成本

X1	BH	X2	X3	﹣	X4	X5	﹣	X6
X1：电机机座号
BH：混合式步进电机
X2：1、H表示两相(四相)大力距电机，步距角1.8°2、P表示三相步进电机，步距角1.2°
X3：电机机身长度
X4：电机电流，三位数
X5：电机绕线及接线方式
X6：生产厂家序列号
注：X6后缀Mp,Ep，Eb表示闭环电机

860

型号: CWDS860
