CWD3M860

三相步进电机

CWD3M860是新一代高性能数字式三相步进电机驱动器，采用32位的DSP处理器，内部集成了抗共振、低噪音、微步细分、低温升技术大幅度提高步进电机的性能，具有噪音低、振动小、温升低和高速力矩大等特点。

产品简介
应用领域
系列特征
命名规则

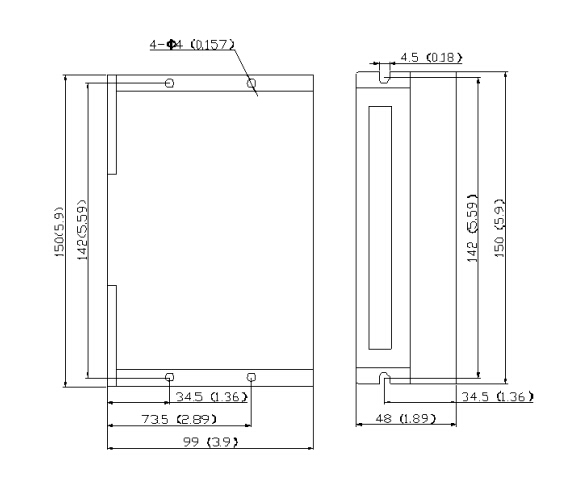

外形图及尺寸说明
性能参数
资料下载

CWD3M860是新一代高性能数字式三相步进电机驱动器，采用32位的DSP处理器，内部集成了抗共振、低噪音、微步细分、低温升技术大幅度提高步进电机的性能，具有噪音低、振动小、温升低和高速力矩大等特点。驱动器内部采用在线自适应PID技术，无需人工调整就能自动针对不同电机生成最优参数，使电机运行性能达到最佳。

驱动器电压为交流20V-60V或者直流24V-90V，适合电流在7.2A以下各种型号的三相混合式步进电机。其微步细分有16种（最大细分数为40000步/转）；最大工作电流范围为2.4A-7.2A，输出电流共有8档；具有自动半流、自检、过压、欠压和过流等保护功能。

应用领域

适合各种自动化设备和仪器。

例如：

贴标机、

切割机、

包装机、

绘图仪、

雕刻机、

数控机床等。

在用户期望低成本、低振动、小噪音、高精度、高速度的设备中效果更佳。

系列特征

1.高性能、低价格

2.脉冲响应频率可高达2000KHz

3.内置微步细分

4.低温升、低振动

5.停止时自动半流

6.在线自适应PID技术

7.光电隔离信号输入/输出。

CWD3M860

型号: CWD3M860

2D图纸

3D模型

说明书

宣传手册
