3CW2283

三相步进电机

3CW2283 是采用等角度恒力矩细分型高性能步进电机驱动器，适用130BYG、110BYG等8A以下三相步进电机。该驱动器采用类似伺服控制原理的电路，此电路具有运行平稳、噪音低、振动低、电机温升低等

产品简介
应用领域
系列特征
命名规则

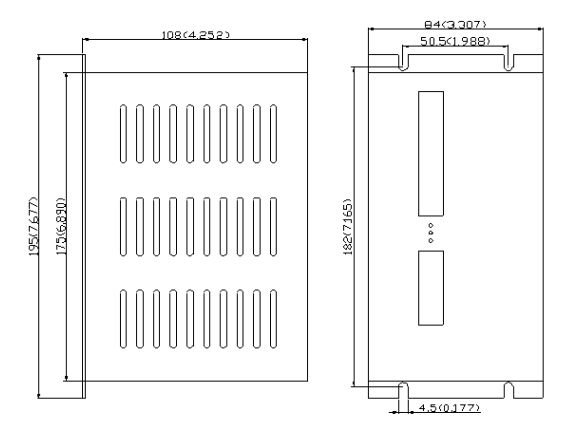

外形图及尺寸说明
性能参数
资料下载

3CW2283 是采用等角度恒力矩细分型高性能步进电机驱动器，适用130BYG、110BYG等8A以下三相步进电机。该驱动器采用类似伺服控制原理的电路，此电路具有运行平稳、噪音低、振动低、电机温升低等特点。因驱动器工作电压高，使电机在高速时力矩大大的高于其他三相混合式及传统式步进电机。其微步细分有16种，最大细分数1/256（步数为51200步/转）；其工作电流范围为2.0A-8.3A，输出电流共有16档，电流分辨率约为0.4A；具有自动半流、自检、过压、欠压和过流等保护功能。本驱动器为交流供电，建议工作电压范围为150VAC-220VAC。

应用领域

适合各种自动化设备和仪器。

例如：

贴标机、

切割机、

包装机、

绘图仪、

雕刻机、

数控机床等。

在用户期望低成本、低振动、小噪音、高精度、高速度的设备中效果更佳。

系列特征

1.高性能、低价格

2.脉冲响应频率可高达2000KHz

3.内置微步细分

4.低温升、低振动

5.停止时自动半流

6.在线自适应PID技术

7.光电隔离信号输入/输出。

3CW2283

型号: 3CW2283

2D图纸

3D模型

说明书

宣传手册
